| Luogo di origine: | La Cina |
| Marca: | BZB |
| Certificazione: | CE,TUV |
| Numero di modello: | BZB-EX3 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | USD20000-50000 Per Unit |
| Imballaggi particolari: | Esportazione Pacakge o pacchetto del metallo |
| Tempi di consegna: | 30-90 |
| Termini di pagamento: | TT o LC |
| Capacità di alimentazione: | 2000sets all'anno |
| nome: | Cabina di spruzzo di industria | Alimentazione elettrica: | 380V/50HZ/3Ph o l'altra opzione |
|---|---|---|---|
| Facendo uso di energia: | Opzione elettrica o altro del diesel, del gas, del vapore, | Porta principale: | Pieghi lo stile o lo stile di rotolamento elettrico |
| Motore: | Marca cinese o marca dell'importazione | Sytem di controllo: | Stile del commutatore o controllo del touch screen dello SpA |
| Parete: | Sheld del metallo, ENV, lana di roccia dell'unità di elaborazione per opzione | Colore: | Bianco o l'altra opzione |
| Applicazione: | Bus/camion o altri prodotti metallici | Fonti di energia: | acqua, elettricità, gas |
| Spessore di rivestimento: | 10-50um | Dimensione: | Come richiedono |
| Evidenziare: | Cabina di spruzzatura dell'aria di aspirazione naturale,cabina di spruzzatura dell'aria di aspirazione industriale |
||

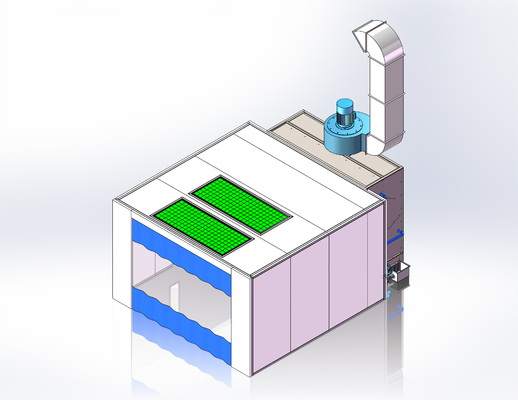

Industrail per mobili con filtro a cortina d'acqua per cabina di verniciatura ad aria aspirata naturalmente
| Dimensione | Dimensione interiore | 15000×5000×5000 (L×P×A) | ||||||
| Dimensione esterna | 16896×5146×5800 (L×P×A) | |||||||
| Porta principale | Struttura | Porta a libro manuale in lega di alluminio a 4 ante, interna ed esterna δ= 0,476 mm di lamiera d'acciaio colorata, 70 mm di spessore, riempimento interno: produzione di pannelli in EPS, dotata di finestra di osservazione in vetro temperato con cancello standard, dimensioni: 550 × 1150 mm (L × A)； | ||||||
| Tipo | Entrata e uscita laterale | |||||||
| Quantità | Dimensioni apertura porta: 4000 × 4650 mm (L × A), 1 gruppo in totale; | |||||||
| Porta di servizio | Struttura | La struttura del telaio in lega di alluminio, la finestra di osservazione in vetro temperato e il dispositivo di blocco della pressione sono adottati per garantire lo scarico della pressione in caso di eccessiva pressione positiva interna, Dimensioni del vetro della finestra di visualizzazione: 1000 × 400 × 5 mm | ||||||
| Quantità | Dimensioni dell'anta: 800 × 2000 mm (L × A), quantità: 2 set in totale | |||||||
| Armadio aria di ritorno | Struttura | Realizzato in profilo e lamiera d'acciaio, rivestimento interno ed esterno in lamiera di acciaio zincato δ= 0,8 mm, riempito con materiale isolante in lana di roccia al centro e spruzzato sulla superficie; | ||||||
| Quantità | 1 pz in totale | |||||||
| Sistema di alimentazione dell'aria | Mobiletto | Il telaio è saldato con 50 materiali di modanatura, rivestimento interno ed esterno in lamiera di acciaio zincato δ= 0,8 mm, riempito con materiale isolante in lana di roccia al centro e spruzzato sulla superficie; | ||||||
| Fan | Ventilatore centrifugo serie YDW, modello: YDW-5.6M, volume d'aria: 20000 m ³/ h.Piena pressione: 820pa, potenza: 7,5kw; | |||||||
| Modalità di guida | Ventilatore centrifugo a rotore esterno | |||||||
| Quantità | 2 × 7,5 kw per gruppo, 1 set in totale, volume totale di alimentazione dell'aria: 40000 m ³/ h, | |||||||
| Rumore | ≤85dB | |||||||
| Sistema di scarico dell'aria | Mobiletto | Il telaio è saldato con 50 materiali di modanatura, rivestimento interno ed esterno in lamiera di acciaio zincato δ= 0,8 mm, riempito con materiale isolante in lana di roccia al centro e spruzzato sulla superficie; | ||||||
| Fan | Ventilatore centrifugo serie 4-82, modello: 4-82-6.3E, volume d'aria: 36037m ³/ h.Pressione totale: 1076pa, | |||||||
| Il motore | Potenza: 15kw, numero di poli: 4 poli, | |||||||
| Modalità di guida | Trasmissione a puleggia | |||||||
| Quantità | 15kw per ogni gruppo, 1 gruppo in totale, volume totale dell'aria di scarico: 36037 m³/ h, | |||||||
| Rumore | ≤85dB | |||||||
| Sistema di illuminazione | Plafoniera | 18 gruppi × 4 pezzi =72 pezzi × 18 W, tubo LED; | ||||||
| Tipo di installazione | 45° su entrambi i lati | |||||||
| Luce inferiore | 20 gruppi × 2 pezzi = 40 pezzi × 18 W, tubo LED; | |||||||
| Tipo di installazione | 10 gruppi di parete sinistra e 10 gruppi di parete destra sono installati verticalmente su e giù alternativamente, | |||||||
| Bicchiere | La lampada è dotata di vetro temperato da 4,0 mm | |||||||
| Scatola della lampada | Standard | |||||||
| Specifica | Illuminazione ≥ 800 Lux;Potenza totale: 2016w | |||||||
| Sistema di filtrazione | Filtro di ingresso dell'aria | Filtrazione primaria G3, filtrando 10μm di polvere sopra | ||||||
| Filtro a soffitto | F5 filtro in cotone da B a b-560 g, può filtrare 5 μm di polvere sopra | |||||||
| Filtro di ritorno dell'aria | Cotone filtrante in fibra di vetro | |||||||
| Trattamento dei gas di scarico | Filtrazione a carbone attivo | |||||||
| Condotto | Materiale | Il condotto dell'aria adotta δ= 0,8 la lamiera zincata deve essere piegata e fabbricata ed entrambe le estremità devono essere dotate di connessione flangiata | ||||||
| Quantità | Tubo dritto: 5 sezioni, gomito a 90°: 1 pz, gomito a 45°: 1 pz, serranda di regolazione manuale: 1 pz, la presa d'aria è dotata di serranda di regolazione manuale; | |||||||
| Nota | Tubo alimentazione aria con tubo isolante in lana di roccia | |||||||
| Sistema di riscaldamento | Tipo di riscaldamento | Macchina a combustibile + scambiatore di calore | ||||||
| Rivestimento del forno a scambio termico | Viene utilizzato acciaio inossidabile 1Gr18Ni9Ti (SUS304), δ= 1,5 mm, realizzato con tubo in acciaio inossidabile a scambio termico a doppio strato;Fodera del forno allargata e allungata | |||||||
| Bruciatore | Rl34 Riyalu italiano riscaldamento della macchina a combustione, potere calorifico della macchina a combustione: 340000 kcal/h; | |||||||
| Commutare l'ammortizzatore | L'ammortizzatore pneumatico esegue la conversione della circolazione interna ed esterna, | |||||||
| Quantità | 1 set in totale, potere calorifico massimo: 5340000 kcal/h; | |||||||
| Camino | Dotato di 5 tubi diritti e 2 gomiti, δ= Realizzazione di lamiera zincata da 0,8 mm, | |||||||
| Ascensore 3D elettrico (opzionale) | Altezza di sollevamento | 500-3500㎜ | Espansione laterale | 900-1200㎜ | ||||
| Corsa longitudinale | 13000㎜ | Potenza | 3 KW/set | |||||
| Quantità | 2 pezzi/set (1 set per lato), 1 set in totale | |||||||
| Sistema di controllo elettrico | Materiale | Manopola di controllo, i componenti principali sono il marchio Schneider; | ||||||
| Sistema di controllo | L'avvio diretto standard è adottato per l'alimentazione dell'aria e standard per lo scarico dell'aria viene adottato un sistema di controllo dell'avvio graduale |
|||||||
| Funzione | Verniciatura, verniciatura con aumento della temperatura, cottura della vernice, illuminazione, interruttore di arresto di emergenza, allarme di guasto, tempo cumulativo, limitatore di temperatura, protezione per l'arresto del ritardo di cottura della vernice, protezione da sovraccarico e sovracorrente del motore, interblocco ventola e sistema di riscaldamento, ecc. | |||||||
| Specifica speciale | ||||||||
| Voltaggio | 380V,50Hz,3P | Mtemperatura massima | 80℃ | |||||
| Velocità del vento | 0,44 m/s | Potenza totale nominale | 34KW | |||||
| Colore | Opzionale: bianco, blu | |||||||
| Altri | ||||||||
----------------------------------------Domande frequenti--------- --------------------------------
Sei un'azienda commerciale o un produttore?
Siamo il produttore con licenza di esportazione. Abbiamo due stabilimenti a Guangzhou e Jiangsu, in Cina.
Come possiamo collaborare?
Come possiamo collaborare?
1. Progetto chiavi in mano:
La nostra azienda sarà responsabile di aiutarti a fare la linea di produzione desing, produzione, installazione,
debugging e lavori di formazione del personale, inoltre ti forniremo un servizio unico per il tuo
approvvigionamento di impianti di produzione.
2. Fornitura di attrezzature:
La nostra azienda non solo ti fornirà le attrezzature, ma ti offrirà anche l'installazione in loco
anche istruzioni e guida.
Che ne dici del servizio post vendita?
1. Fornire supporto tecnico e aggiornamento della linea di produzione
2. Feedback entro 12 ore dalla ricezione della notifica di guasto o della richiesta di assistenza
3. Formazione gratuita sul manuale utente
4. Manuale inglese intuitivo o video operativo per l'utilizzo e la manutenzione della macchina.
5. Gruantee di un anno.
